儀器型號 | STS-772R10L/STS-772R15L/STS-772R20L |
距離測量 | |
單棱鏡 | 5000m |
三棱鏡 | 7000m |
精度 | ±（2+2×10-6·D）mm |
測量時間 | 精測0.3秒、跟蹤0.1秒 |

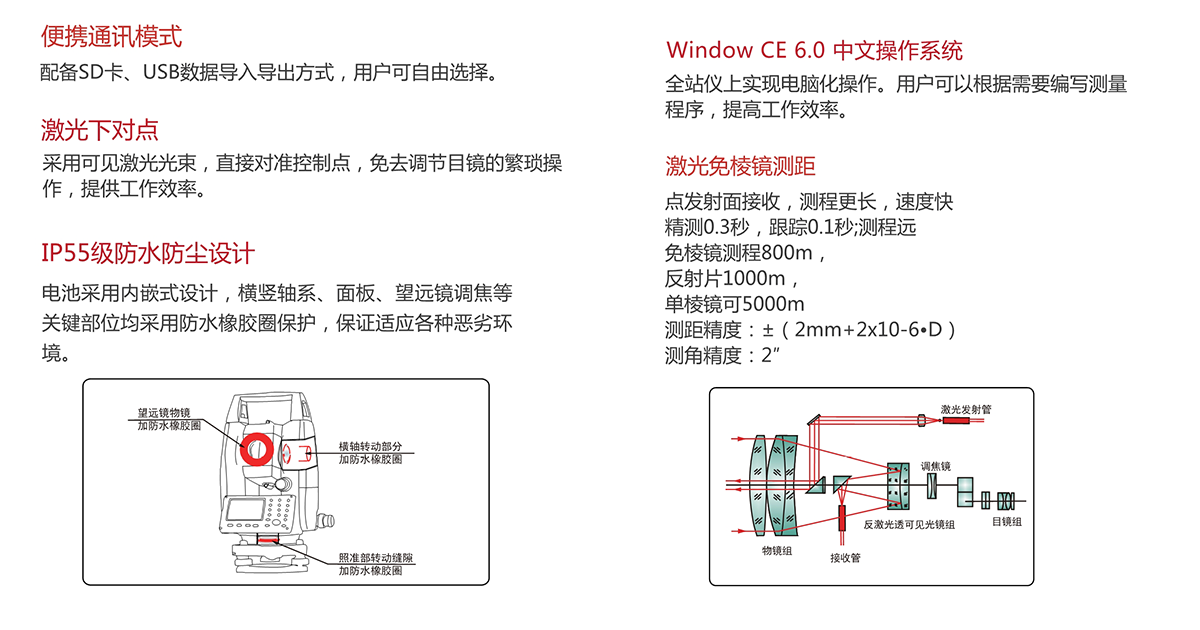

測距測量（無合作目標） | |
測程（柯達灰，90%反射率） 反射片 | 1000m/1500m/2000m |
精度 | 0~500m：±（3+2×10-6·D）mm 500~1000m：±（5+2×10-6·D）mm 1000~2000：±（10+2×10-6·D）mm |
測量時間 | 0.3~3秒 |
氣象修正 | 輸入溫度氣壓自動改正 |
棱鏡常數修正 | 輸入?yún)?shù)自動改正 |
角度測量 | |

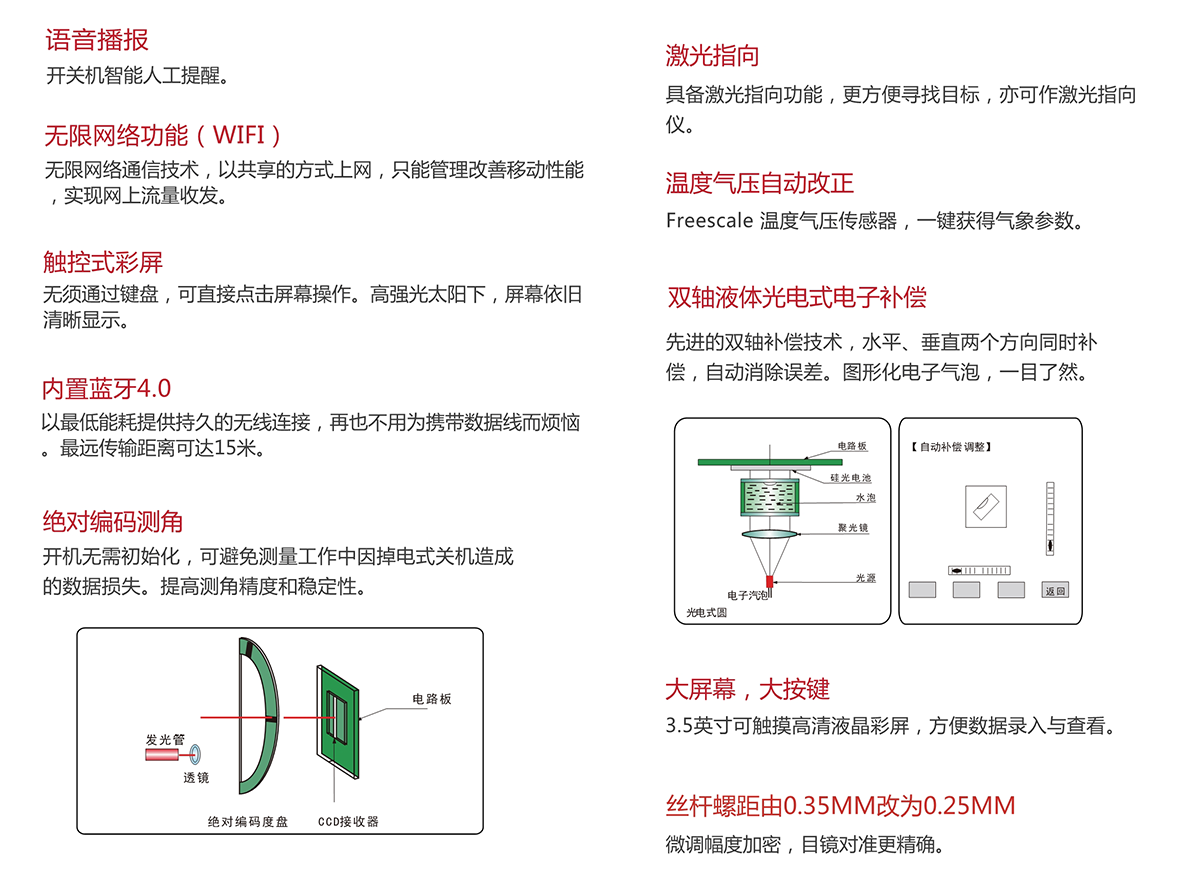

測角方式 | 絕對編碼 |
碼盤直徑 | 79mm |
最小讀數 | 0.1＂/1＂/5＂可選 |
精度 | 2＂ |
探測方式 | 水平盤：對徑 豎直盤：對徑 |
望遠鏡 | |
成像 | 正像 |
鏡筒長度 | 154mm |
物鏡有效孔徑 | 望遠：45mm 測距：50mm |
放大倍率 | 30× |
視場角 | 1°30 |
分辨率 | 3＂ |
最小對焦距離 | 1.2m |
自動垂直補償器 | |
系統 | 雙軸液體光電式電子補償器 |
工作范圍 | ±4＇（±6＇可選） |
精度 | 1＂ |
水準器 | |
管水準器 | 30＂/2mm |
圓水準器 | 8＇/2mm |
光學對中器 | |
成像 | 正像 |
放大倍率 | 3× |
調焦范圍 | 0.5m～∞ |
視場角 | 5° |
激光對中器 | |
對中精度 | ±1.5mm（1.5m處） |
亮度 | 具有調整亮度功能 |
顯示部分 | |
類型 | 3.5英寸640x480點陣，高清高亮真彩屏，陽光下清晰可見 |
數字顯示 | 大：99999999.999 ?。?mm/0.1mm可選 |
機載電池 | |
電源 | 可充電鋰電池 |
電壓 | 直流7.4V |
容量 | 3100mWh（23Wh) |
連續工作時間 | 6小時 |
尺寸及重量 | |
尺寸 | 196mm×192mm×360mm |
重量 | 6.0kg |
其他 | |
存儲器 | 512MB |
防水防塵等級 | IP55 |
